概述：

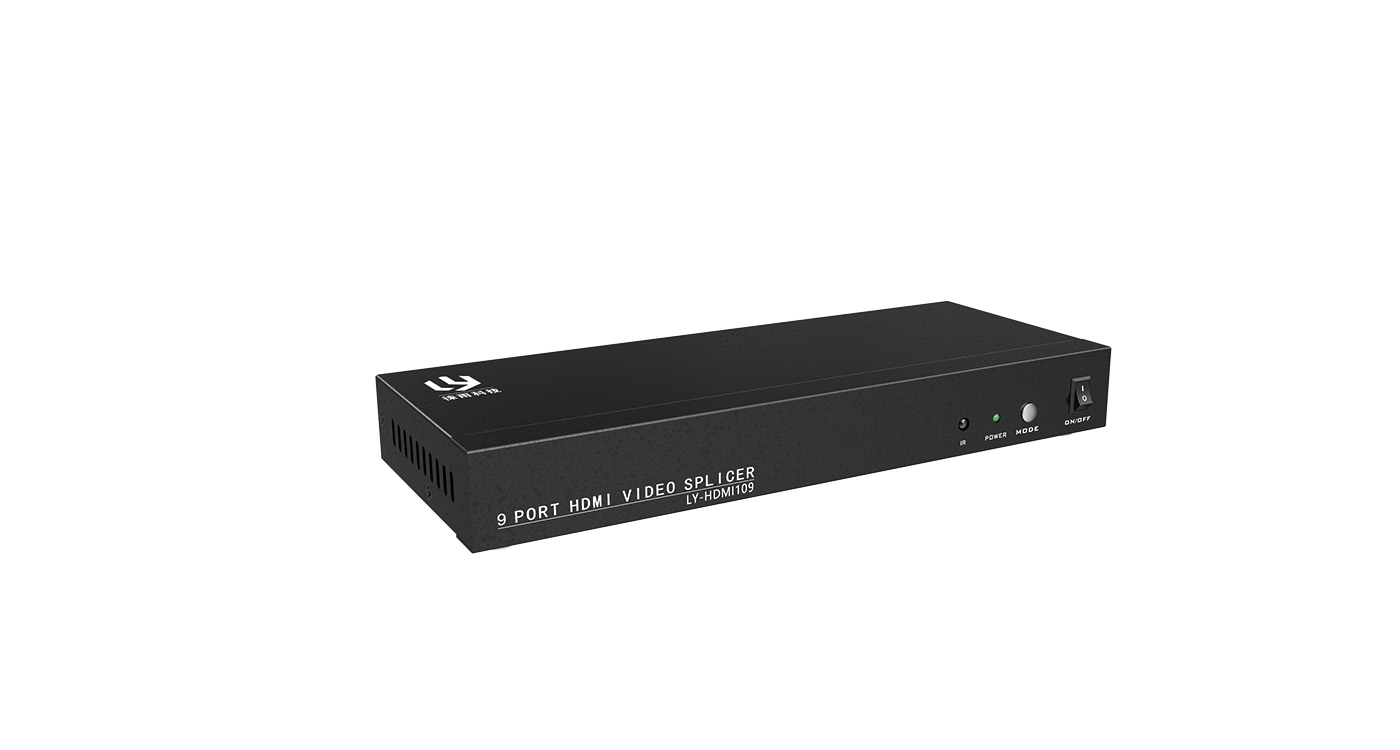

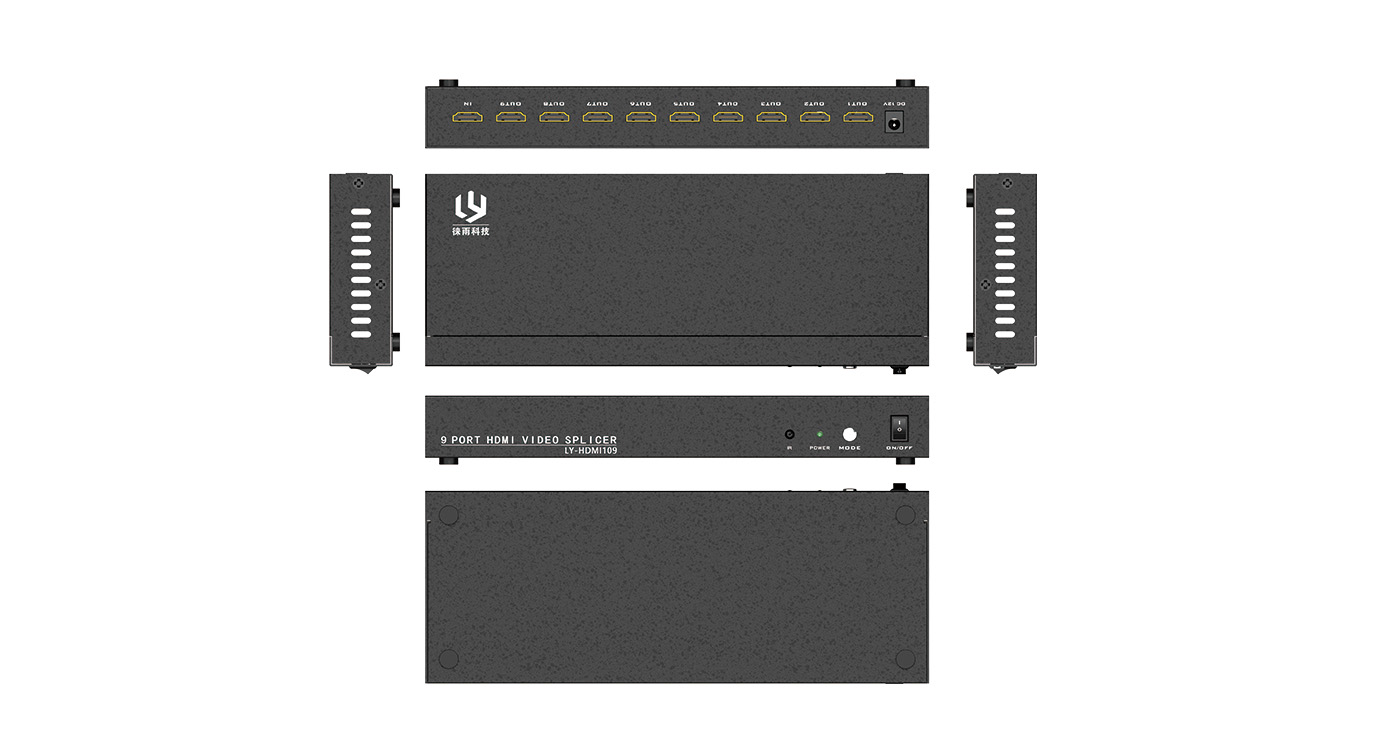

LY-HDMI109是一款简易型的九画面拼接处理器，一键实现九画面拼接或单屏显示。采用独特的嵌入式硬件设计，可接受各种图像信号源输入并经分割、放大后，实时无失真地HDMI输出，处理过程完全硬件化，不需要电脑和启动软件等操作，非常简便。其基本功能是将外部输入的HDMI信号分割并放大处理，成全屏图像后从九个HDMI端口输出直接给终端显示设备实现拼接显示。HDMI图像拼接处理器可以支持输入画面拼接和画面不拼接混合模式，同时显示在不同的屏幕上，客户可以通过级联模式组合成任意拼接方案去显示。HDMI图像拼接处理器采用了运动侦测与补偿运算、内插运算、边缘平滑处理及杂波信号抑制等尖端处理技术，分割后画面无延时，无拖尾现象，自然流畅，画面清晰。

产品特点

● 全硬件架构，无需软件设置，即插即用

● 支持音频输入和输出

● 支持断电记忆功能

● 分辨率支持1280x720P@60Hz1920x1080@60Hz

● 切换方式：遥控切换，面板按键切换

● 拼接13种模式可随意更改：1X1、1X2、2X1、1X3、3X1、2X2、1X4、4X1、2X3、3X2、2X4、3X3、4X2等模式，出厂已默认设置1X1拼接模式
