概述：

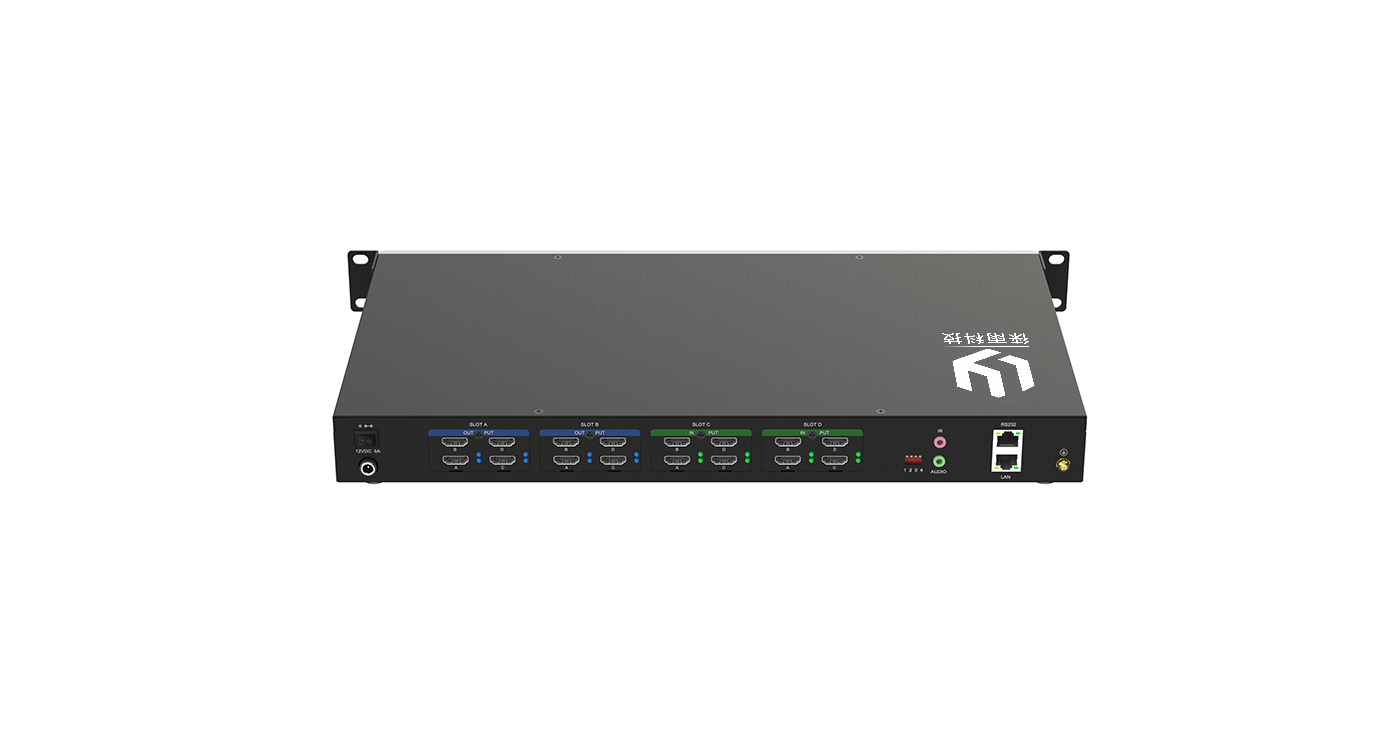

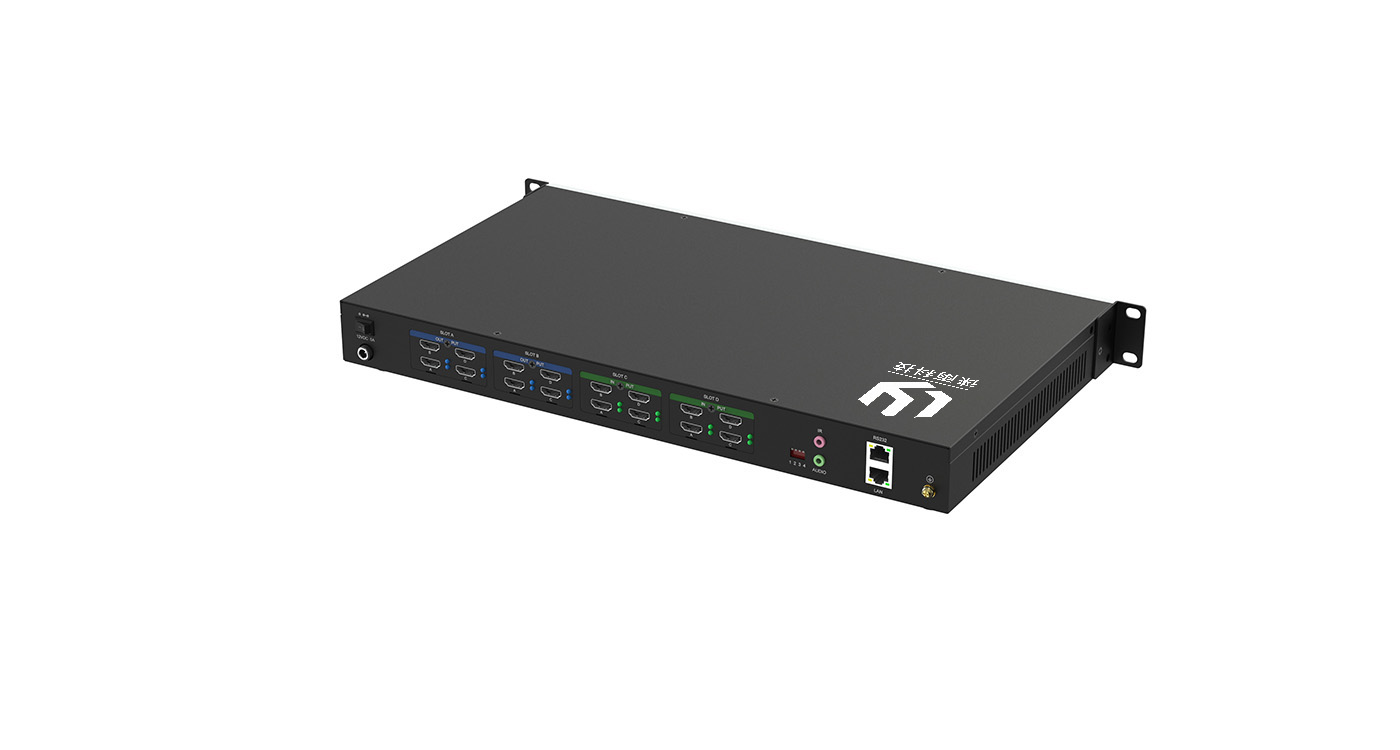

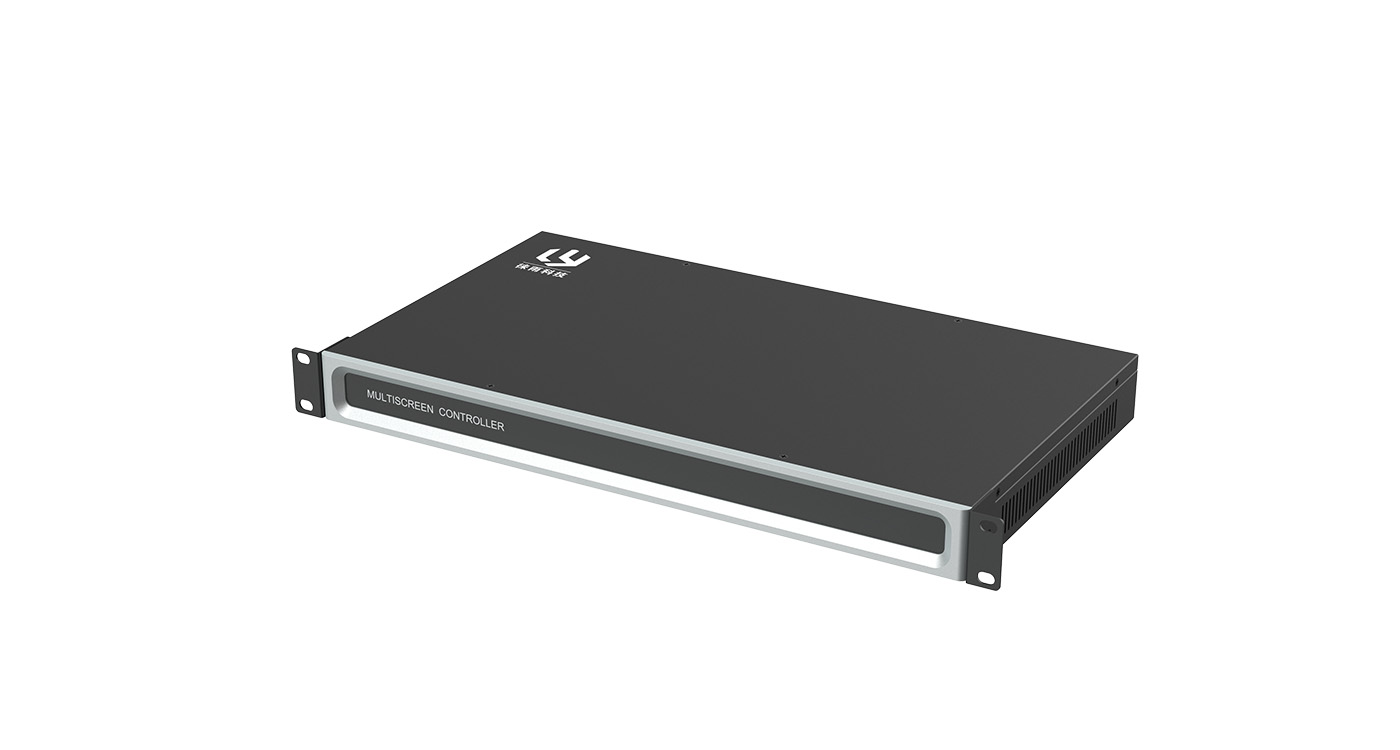

一体式拼接处理器是徕雨新推出的一款使用一体式设计、全新架构、UI设计的超高清视频信号采集与传输，视频图像解析度可达RGB色域中全4:4:4色度取样的多功能拼接处理器。其采用纯硬件FPGA+嵌入式架构，可为客户提供丰富的个性化功能定制。

产品可扩展的拼接墙处理系统用于多达120个显示屏或以内的小型拼接处理系统。支持HDMI超高清数字信号；支持多个信号源上墙、拼接、漫游、跨屏、放大缩小、画中画、画外画、画面叠加等各种方式的显示功能。

广泛应用于政府机关、电力、水利、电信、公安、军队、武警、铁路、交通、矿业、能源、钢铁、企业等商业显示系统的监控中心、调度中心、指挥中心、会议室、展示厅大屏幕显示系统；可以接驳DLP背投箱、等离子、液晶电视等大屏幕显示设备。

产品特点：

● 设备架构

FPGA+嵌入式架构，嵌入式系统稳定，可支持7*24小时长时间运行，FPGA为用户提供稳定的图像处理能力

设备采用一体式设计，小巧轻薄，即插即用，可升级、可维护

● 基本功能

支持HDMI高清信号输入；支持HDMI高清数字信号输出

支持单端口采集1920x1080@60HZ超高清信号；支持单端口输出1920x1080@60HZ超高清信号

单屏最大开窗数4个，所有窗口画面实时无丢帧显示，操作流畅，不卡顿、不闪烁

内置FPGA音频解嵌及切换功能，可以将任意一路HDMI音频分离并切换到3.5mm音频输出接口

支持一组或多组液晶显示屏控制；多组大屏共享输入信号源，每组屏的输入信号源互不干扰，单独处理

支持多台设备级联

整机噪音低至30dB

整机功耗低至20W-60W，实现绿色节能环保

支持通过升级工具对设备进行在线升级

● 视频上拼接处理功能

实现多个信号源上墙、拼接、漫游、跨屏、放大缩小、画中画、画外画、画面叠加等各种方式的显示功能

支持全屏范围所有信号任意开窗漫游、叠加、缩放，没有窗口位置、尺寸、比例限制

支持单屏四窗口分割

支持安卓系统平板/手机APP安装；可将信号源在平板/手机上各种显示功能控制；场景保存、删除、切换控制

支持WEB控制，可用于电脑/手机/平板通过WEB浏览器切换预案场景

场景切换，可以提前预设多种场景，轻松实现各种场景的任意切换，支持场景轮巡，可自定义轮巡时间间隔

支持多层级用户管理，每个用户可设定不同的操作权限

● 其它功能

支持矩阵联动控制，支持串口控制大屏开关机

支持二次开发，提供第三方用户控制协议和接口

自主知识产权自适应去隔行、缩放、OSD技术，画面流畅清晰

加密功能，可以对产品使用时限进行控制

● 规格

最大高清输出120路HDMI高清信号(级联的情况下)

最大高清输入120路HDMI高清信号(级联的情况下)

最大高清输出24路HDMI高清信号

最大高清输入24路HDMI高清信号
