概述：

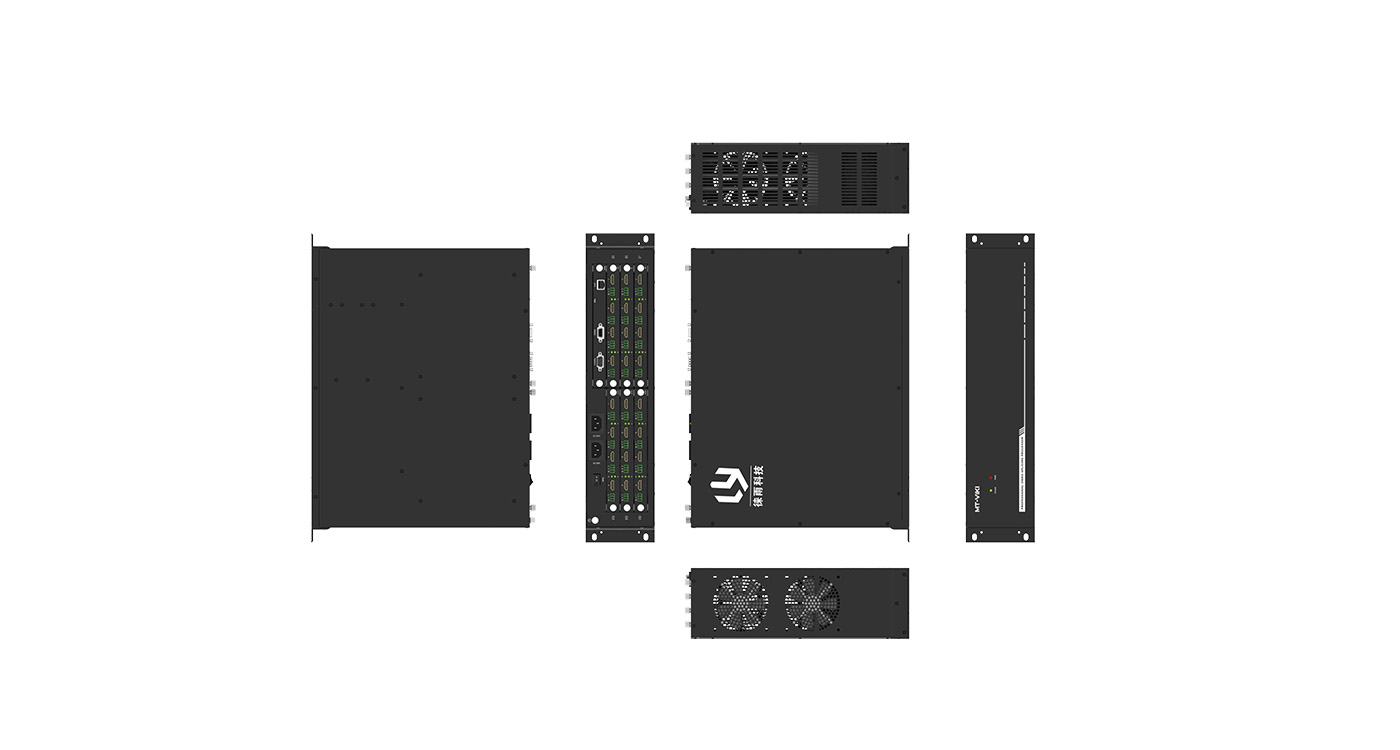

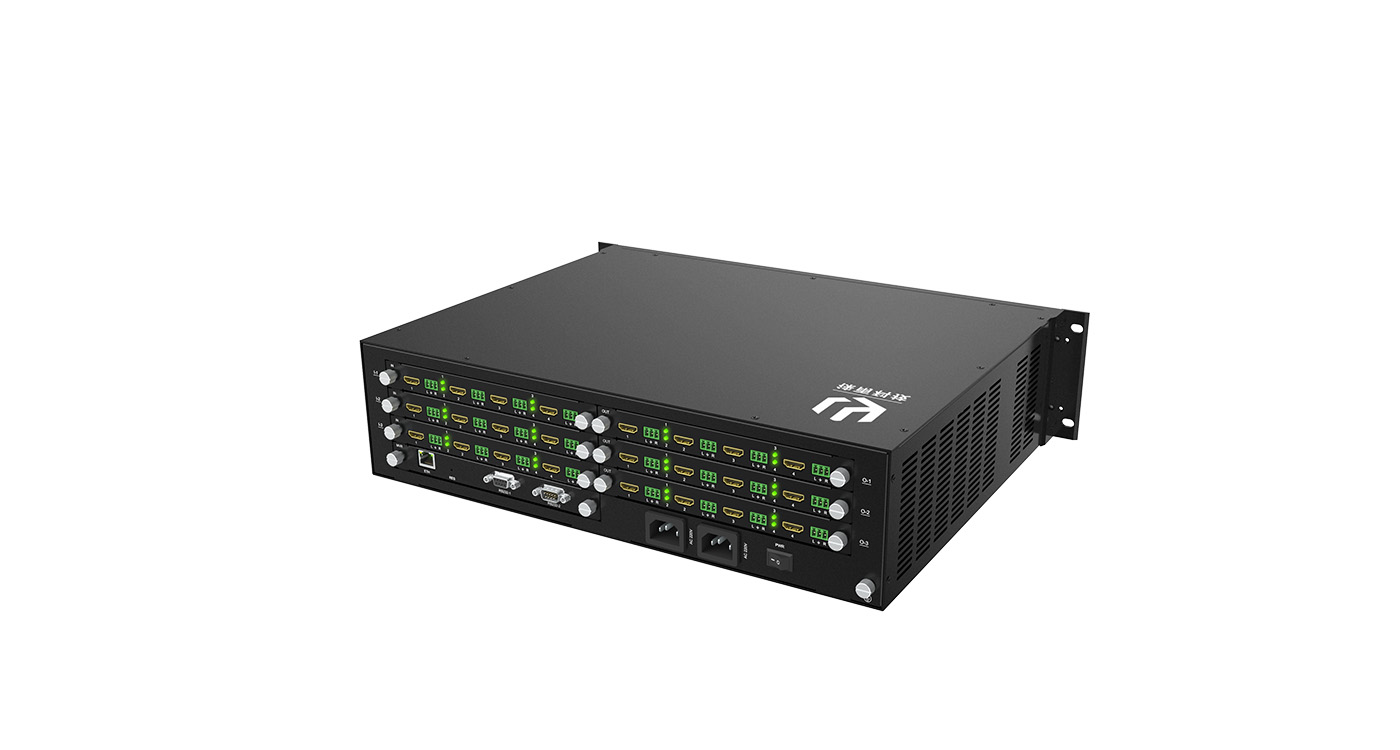

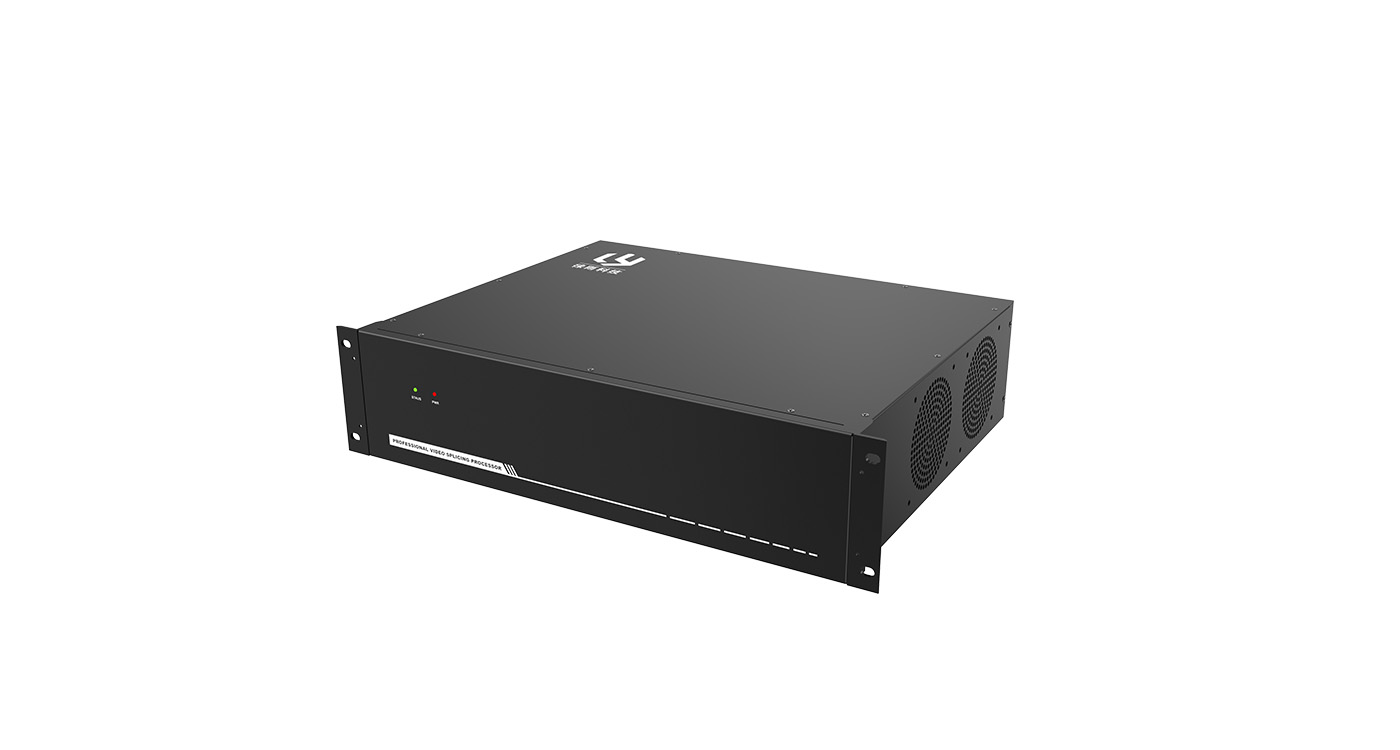

大屏幕拼接处理器是一款混合插卡型智能图像拼接处理器,无操作系统的高性能视频图像处理工作站，能够将多个动态画面显示在多个屏幕上面，实现多窗口拼接的功能。,支持HDMI和DVI拼接板卡,专为高质量显示多个画面的场合设计，尤其是适合对不同类型的屏幕和分辨率的灵活控制本产品可自动检测识别板卡类型，即插即用，且支持第三方控制设备等功能；设备受控方式包含:RS232控制和ETH客户端软件控制,且支持串口控制远端第三方设备。采用客户端控制软件,可设置多种方式的输出画面拼接显示，输入信号OSD设置,场景保存,场景轮询等。

大拼接处理器可广泛应用在城市平安监控、智能交通管理、视频会议、教育科研、大型会议中心、大型商业广场军事指挥中心、政府公告等。

产品特点：

● 独有单卡4路输入，单卡4路输出插卡信号卡设计，12路信号输入，12路信号输出，根据不同项目现场搭配不同信号卡

● 支持HDMI, DVI接口，更改输入信号的类型，只需要更换相应的板卡即可

● 支持1080P@60hz 10bit、4K信号，满足项目高清信号要求

● 设备总带宽达475.2Gbps，单端口最大带宽达10.2Gbps

● 支持HDMI1.3标准，支持HDCP1.4

● 采用FPGA纯硬件架构，内部无操作系统，无系统崩溃、病毒侵扰、兼容性等问题。模块化设计（包括输入卡、输出卡、切换卡、控制卡、风扇）方便以后升级维护、支持热拔插

● 信号任意位置开窗、叠加、拉伸、跨屏、漫游、缩放、画中画；多达128个场景的存储，支持场景轮巡功能

● 支持输入信号实时预览，根据实际需要输出到大屏，防止误投

● 支持高清底图功能，在不接入任何电脑信号源以及SD卡内存卡等外置存储设备情况下，设备自身能够输出点对点的静态底图功能，高清底图显示技术

● 信号可在拼接屏的任意位置开窗、叠加、拉伸、漫游、跨屏、缩放或画中画显示，单屏支持2个图层和共享8个图层显示，让显示丰富多彩

● 支持ONVIF、PSIA，可与绝大多数IP摄像机进行配对控制

● 欢迎词上墙显示功能，支持滚动字幕，任意多种字体，多种颜色，任意位置，支持各种背景底色，可设置滚动时间，且同时能够存多种欢迎词以备调取显示

● 拼接处理器具有输出颜色调整功能，可对相应的输出接口进行亮度、对比度、饱和度的调整，针对屏幕颜色不一致、色彩不统一问题，对相应的参数指标进行调整，减少了一系列不必要的麻烦，支持大屏背景底色调节功能，支持任意大屏底背景调色功能

● 支持对所有输入通道进行字符编辑标注，台标叠加功能，可任意设置字体颜色及位置，图像信号画面上方出现字幕，同时取代了常规的类似字幕机的设备而且便用户实时掌握当前显示信号的来源，更大层程度实现高度集成化

● 符合VESA标准分辨率输出，也可自定义输出分辨率，可适配不同拼接墙

● 支持DVI-I输入板卡，输入支持DVI/HDMI信号类型，支持一张板卡多种不同类型信号同时输入
先进的背板交换架构，每一通道分配独立带宽，高达8G/S。处理多路高清信号，图像信号显示实时、不丢帧；逆场同步技术，画面无缝同步切换

● 点对点控制模式，保证设备不被第三方入侵干扰

● 帧时钟同步技术，保证所有输出信号同步

● 支持高温报警功能，便于现场环境管理

● 支持输出预案管理，支持预案一键调用，快速反应现场紧急需求

● 支持设备信息导出功能，避免设备更换重新设置参数，节省时间

● 采用国际通用的标准宽电压输入电源，电网电压在 110V~240V 之间波动，都能保证稳定的输出，双电源冗余热备，支持电源热备份，保证产品长期稳定工作极大提高了系统的可靠性和稳定性

● 支持设置日志管理，监测设备使用情况；

● 符合国家3C标准，安全可靠；

● 符合GBT 28181-2011标准，直接匹配国内项目需求

● 支持权限管理和多用户控制技术，系统具有先进的管理软件，支持多元化控制，具有多用户控制功能，可通过软件划设操作权限，依据权限级别制定不同的操作功能，级别不同，所具有的权限也不同，避免非法操作及权限逾越，便于操作
